一、無負壓供水系統原理圖：

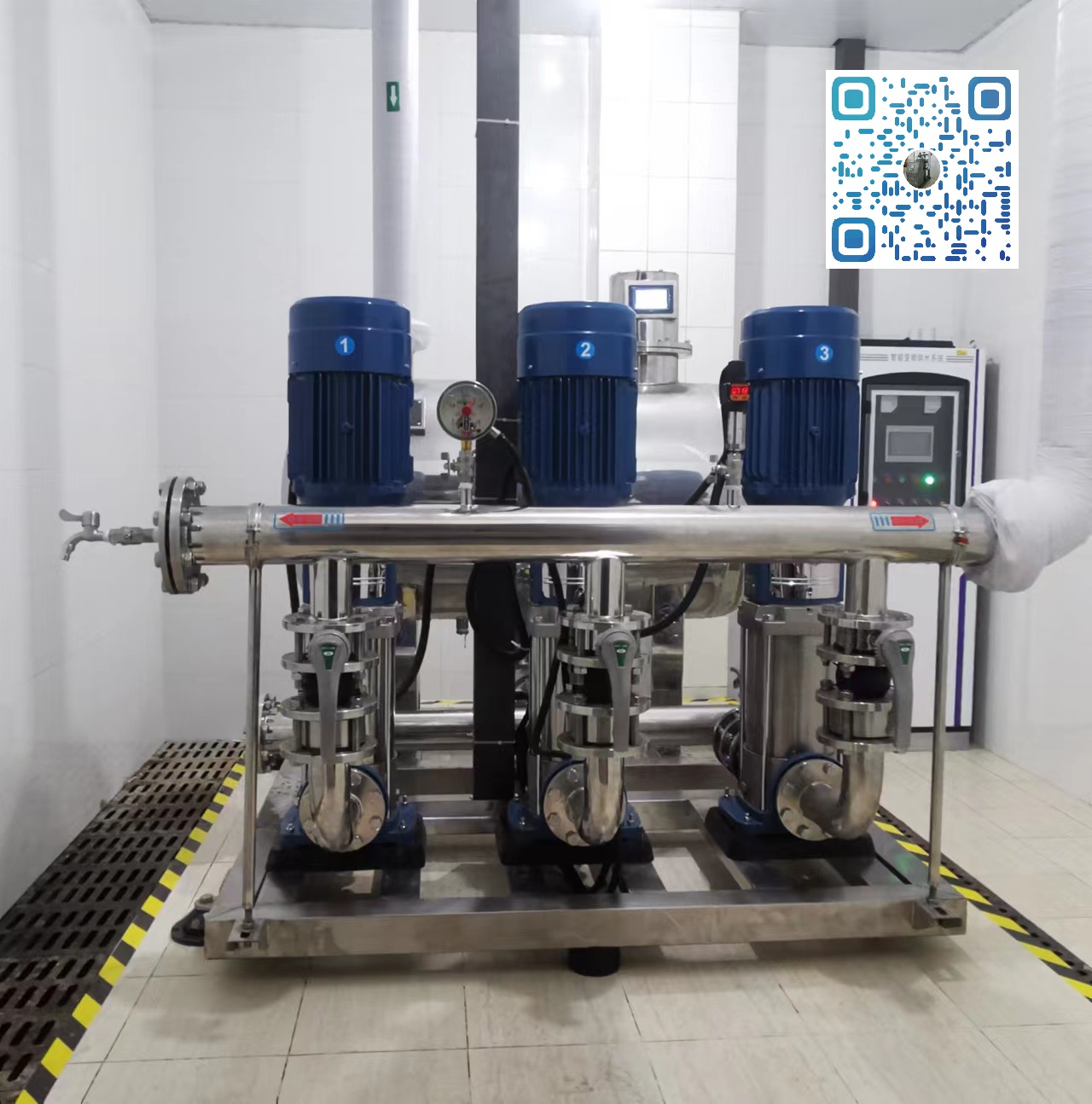

二、無負壓供水設備概述

通常我們所說的無負壓供水設備，一般指的是無負壓變頻供水設備，也叫無負壓疊壓供水設備。傳統的供水方式離不開蓄水池，蓄水池中的水一般自來水管供給，這樣有壓力的水進入水池后變成零，造成大量的能源白白浪費。

三、無負壓供水設備經歷的四個階段：

第一階段是采用“儲水池+水泵+高位水箱”的方法，市政來水進入儲水池，然后由水泵加壓后送至高位水箱，由高位水箱向用戶供水，蓄水池起到高峰用水時調節作用;

第二階段是采用“儲水池+水泵+壓力罐”的方法，市政來水進入儲水池，然后由水泵加壓后送至壓力罐，由壓力罐向用戶供水，蓄水池起到高峰用水時調節作用;

第三階段采用“儲水池+恒壓變頻供水系統”的方法，設定了系統的供水壓力后，在系統的控制下，水泵的轉速和投入運行的水泵數量隨供水量的變化而改變，輸出壓力的恒定，一定程度上節省了電耗。

第四階段管網疊壓(無負壓)供水時代，設備直接連接在市政來水管網上，不需要修儲水池，充分利用了市政來水管網的壓力，設備具有高效節能、環保無二次污染、自動化程度高、易維修等特性，逐步成為現代建筑的理性的供水方式。

四、無負壓供水設備設備優點

1、節電節水

采用變頻進行軟件起動，避免了電流沖擊。同時是實現恒壓控制，也避免了對管網的沖擊，延長了管路及閥門的壽命。傳統的水池二次加壓供水方式將自來水放入水池，使原有的自來水壓力釋放為零，浪費可自來水原有壓力能。該設備利用調節裝置與自來水管網聯結可充分利用管網的壓力能節電明顯。

2、消除了地下水池的二次污染

傳統的水池二次加壓供水方式將自來水放入水池，水池的水易于被贓物甚至動物尸體所污染，尤其在夏天易產生藻類或滋生蚊蟲，直接影響到用戶的身體健康。該設備利用調節裝置采用封閉式供水方式，消除了生活供水二次污染。

3、節省投資，減少占地，安裝、使用、檢修方便

建造水池，工程總投資大，并且使用過程中要定期清洗，不但增加了工程的總投資，還增加了日常的維護費用。該設備利用調節裝置供水，節省投資，減少占地，根據用戶的現場情況可以采用立式或臥式不同的安裝方式，檢修方便。

4、采用PIC閉環調節，恒壓精度高，水壓波動小。

5、具有過載，短路，過流等各種自動保護功能。

6、自動化程度高，運行可靠，管理方便。
